Азотная компрессорная станция от компании «ВТО «Промышленные технологии» — это высокотехнологичное решение для получения сжатого азота с заданными параметрами чистоты и давления. Станция обеспечивает стабильное снабжение производственных процессов технологическим газом, минимизируя простои и повышая эффективность работы предприятия.
Назначение станции
Азотная станция предназначена для:
- сжатия и очистки атмосферного воздуха с выделением азотной фракции;
- осушки и фильтрации газовых потоков;
- подачи сжатого азота потребителям с заданными параметрами давления (до 1,3–2,5 МПа изб.) и чистоты;
- обеспечения безопасности технологических процессов за счёт систем блокировки и предохранительных устройств;
- контроля и индикации параметров процесса в режиме реального времени.
Основные компоненты

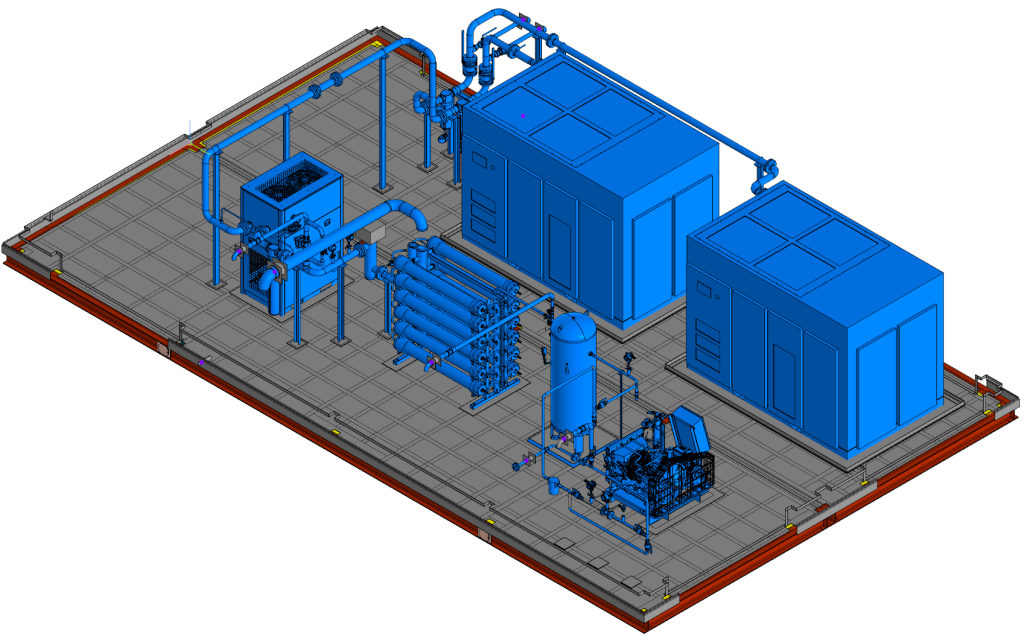

Станция включает следующие ключевые элементы (согласно компоновочному плану):
- Винтовые компрессоры)— работают по схеме «1 в работе / 1 в резерве», обеспечивают первичное сжатие воздуха.
- Дожимной компрессор поршневой — повышает давление газовой смеси до требуемых значений.
- Сепараторы циклонного типа — очищают поток от капельной влаги и механических примесей (схема «1 в работе / 1 в резерве»).
- Рефрижераторный осушитель воздуха — удаляет остаточную влагу из сжатого воздуха.
- Магистральные фильтры — финальная очистка газа перед подачей потребителю.
- Ресивер азота — аккумулирует сжатый газ, сглаживает пульсации давления.
- Система клапанных блоков и арматуры(задвижки, соленоидные и предохранительные клапаны) — распределяет потоки, обеспечивает безопасность.
- Шкаф управления (ШУ), силовой шкаф (ШС) и шкаф собственных нужд (ШСН)— автоматизируют работу станции, обеспечивают электропитание и локальные нужды.
- Система отопления и вентиляции— поддерживает оптимальный температурный режим работы оборудования
- Система охранно-пожарной сигнализации (ППС)— гарантирует безопасность эксплуатации.
Принцип работы:
- Атмосферный воздух поступает в винтовые компрессоры, где сжимается до промежуточных параметров.
- Сжатый воздух проходит через сепараторы для удаления влаги и механических примесей.
- Далее поток направляется в рефрижераторный осушитель для дополнительной осушки.
- Очищенный и осушенный воздух поступает в дожимной компрессор, где давление повышается до требуемого уровня.
- Финальная очистка осуществляется в магистральных фильтрах.
- Сжатый азот аккумулируется в ресивере и подаётся потребителям.
- Конденсат и побочные потоки сбрасываются за пределы блок-бокса.
Преимущества нашей станции
- Высокая надёжность — резервирование ключевых узлов (компрессоры, сепараторы) исключает простои.
- Точность параметров — система контроля и регулирования обеспечивает стабильные показатели давления и чистоты азота.
- Безопасность — многоуровневая система защиты (предохранительные клапаны, блокировки, ППС).

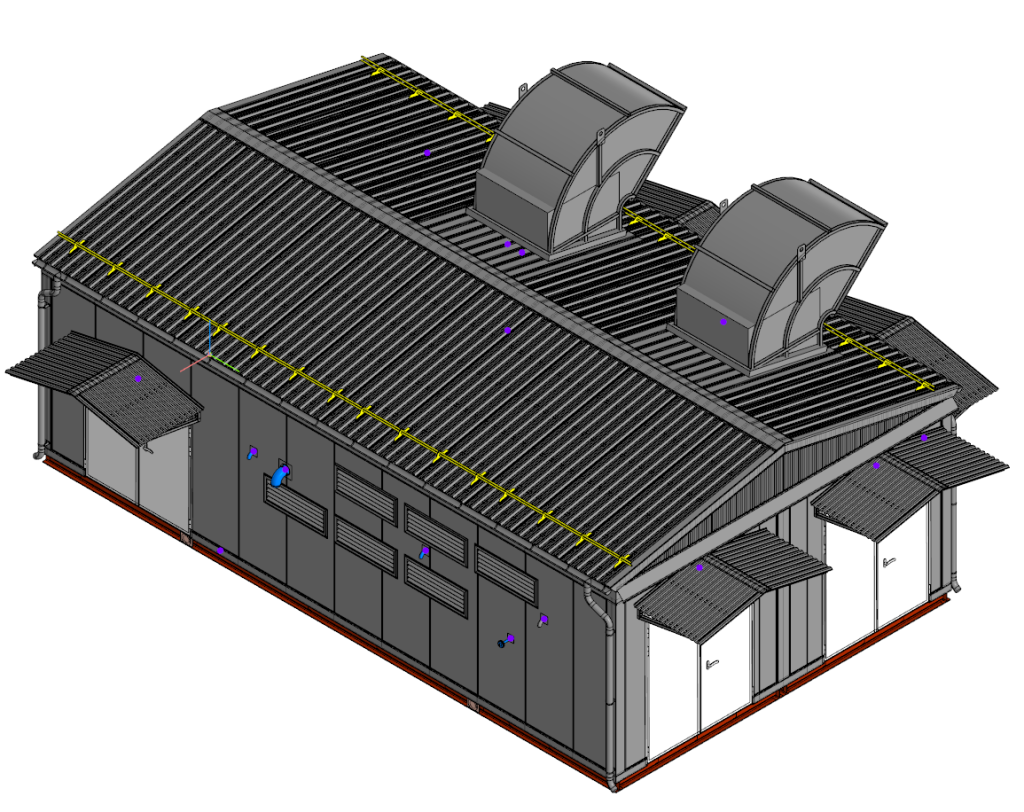

- Компактность — блочная конструкция позволяет разместить станцию на ограниченной площади.
- Простота обслуживания — технологические ворота и монорельсовая система облегчают доступ к оборудованию.
- Энергоэффективность — оптимизированные параметры работы компрессоров и осушителя снижают энергопотребление.
Области применения
Азотная станция находит применение в следующих отраслях:
- химическая и нефтехимическая промышленность (инертная среда для технологических процессов);
- металлургия (защита оборудования от окисления);
- пищевая промышленность (упаковка продуктов, предотвращение окисления);
- фармацевтика (создание инертной атмосферы при производстве);
- электроника (очистка и сушка компонентов);
- энергетика (испытания и обслуживание оборудования).
