Описание оборудования:

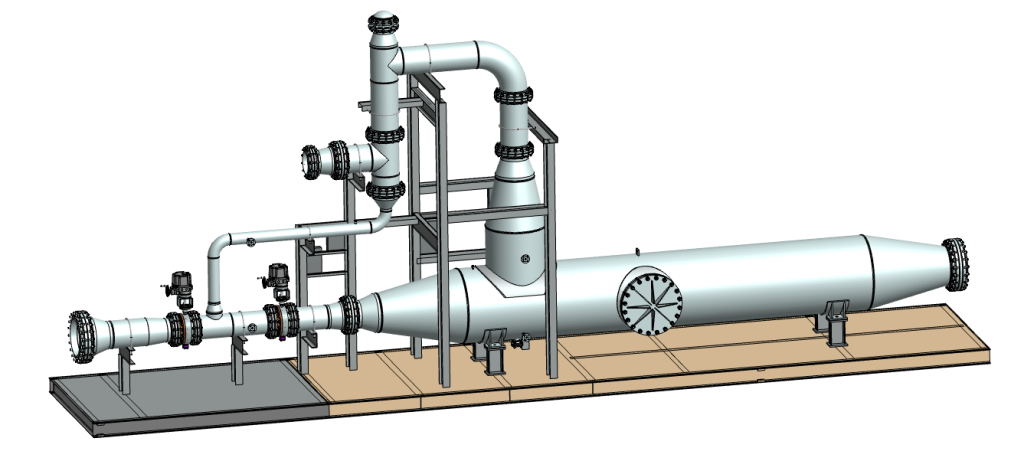

ВУПОГ – это компактное устройство предварительного отбора газа, которое удаляет большую часть газа из транспортируемой нефти непосредственно на входе в УПН, тем самым снимая необходимость установки громоздкого сепарационного оборудования на УПН.
Установка может устанавливаться на кустовых площадках, для предварительного сброса жидкости и уменьшения гидравлических потерь в трубопроводах.
Принцип работы:

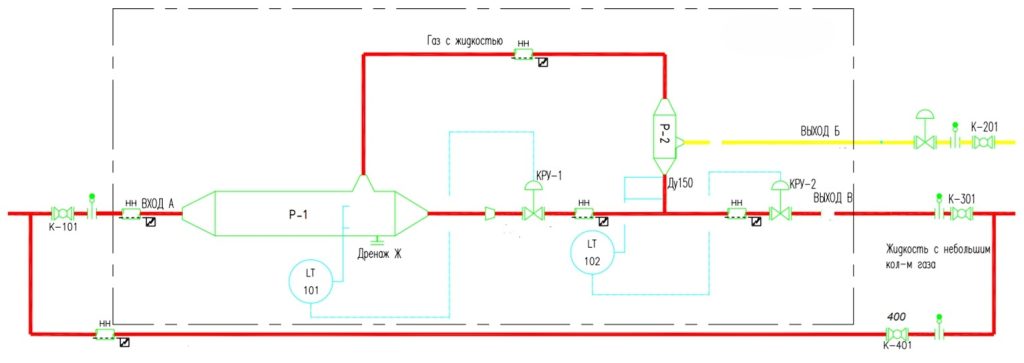

Процесс очистки газожидкостной смеси происходит в два этапа:
- Первичная очистка
- Смесь поступает через специальный отбойник
- В горизонтальной камере происходит замедление потока
- За счет силы тяжести отделяется основная масса жидкости
- Система автоматически контролирует и поддерживает оптимальный уровень жидкости
- Специальный гидрозатвор предотвращает унос газа вместе с жидкостью
- Вторичная очистка
- Очищенный газ с остатками влаги направляется в вертикальную камеру
- Через завихритель создается особый режим движения потока
- Оставшиеся капли жидкости оседают на стенках
- Происходит финальное отделение влаги от газа
- Поддерживается необходимый уровень жидкости
- Формируется гидрозатвор для защиты от уноса газа
Технические характеристики:
- До 30 000 м3/сут по жидкости
- До 5 000 000 нм3/сут по газу
- Расчетные давления – 1,6; 2,5; 4,0; 6,3 МПа
- Количество отбираемого свободного газа – до 90%
- Температура окружающей среды – от -60 до +50 ◦С

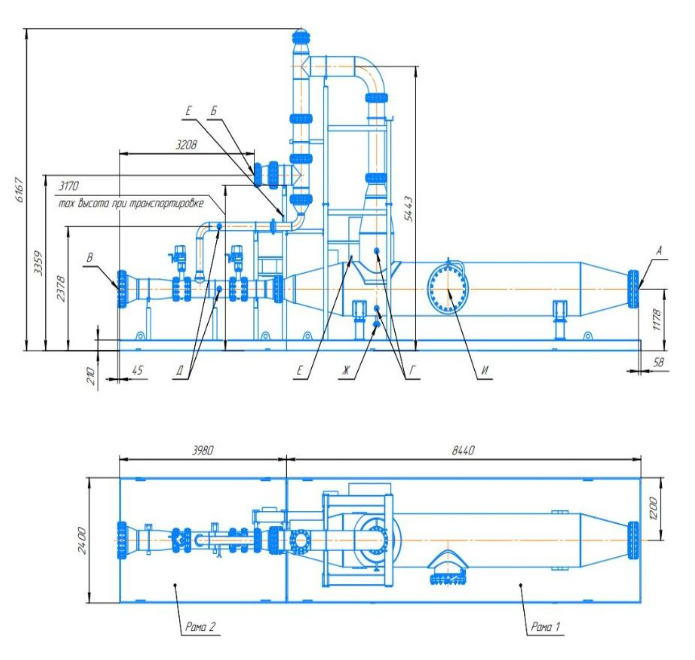

- Длина от 8 до 11 метров, Диаметр 1 метр
- Рабочая среда – разделяемый поток (нефть, газ, пластовая вода)
Комплект поставки:
- Двухступенчатый внутритрубный сепаратор
- Система уровнемерных колонок
- Регулирующая арматура
- Комплект КИПиА
- Наружное антикоррозионное покрытие
- Ответные фланцы и крепёжные элементы
- Запасные части и принадлежности
Преимущества:
- Не требует фундамента
- Не требует площадок обслуживания
- Поставляется в максимальной заводской готовности
- Минимальные затраты на монтаж
