Общая характеристика
Термодинамические конденсатоотводчики имеют только одну подвижную деталь — диск (тарелку). Отвод конденсата происходит периодически (порциями). MIYAWAKI предлагает широкий выбор термодинамических конденсатоотводчиков для использования в различных областях, где необходимо быстрое удаление конденсата из паропроводов, паросборников или пароприёмников. Все конденсатоотводчики оснащены закаленным диском из нержавеющей стали и закалённым седлом. Уплотнительная поверхность каждого диска обязательно проверяется на качество полировки
Большинство термодинамических отводчиков компании MIYAWAKI оснащены дополнительным биметаллическим кольцом. Это значительно улучшает вентиляционные характеристики отводчиков в пусковом режиме и гарантирует очень быстрый отвод холодного конденсата.
Приведенные выше свойства, а также высокие требования к качеству производства всех деталей конденсатоотводчиков позволяют утверждать о стабильности их работы и долговечности в эксплуатации.

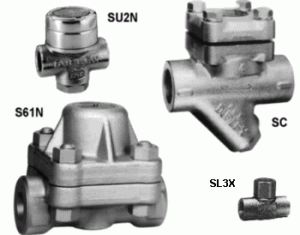

Серия S
Термодинамические отводчики отводят конденсат с температурой близкой к температуре насыщения. Допускается применение конденсатоотводчиков при противодавлении до 80%. Однако наиболее эффективная работа конденсатоотводчиков наблюдается при противодавлении не более 50%. Область применения: для дренажа паропроводов, теплообменников и паровых установок во всех отраслях промышленности, где необходим быстрый отвод конденсата.
| Модель | Ду, мм | Тип присоединения | Макс. рабочее давление, MПa | Макс. рабочая температура, °C | Материал корпуса |
| SD 1 | 8-15 | Резьбовая муфта Rc & NPT | 3,1 | 400 | Нерж. сталь |
| SU2N | 15-25 |
Резьбовая муфта Rc & NPT
Муфта под сварку JIS, ANSI, DIN
Фланцы JIS, ANSI, DIN
|
4,6 | 425 | Нерж. сталь |
| SC31 | 15-25 | Резьбовая муфта Rc, Rp, NPT | 2,1 | 220 | Нерж. сталь |
| S31N | 15-25 | Резьбовая муфта Rc & NPT Фланцы JIS, ANSI, DIN | 1,6 | 220 | Ковкий чугун |
| S51N | 15-25 |
Резьбовая муфта Rc & NPT
Муфта под сварку JIS, ANSI, DIN
Фланцы JIS, ANSI, DIN
|
4,4 | 425 | Ковкая сталь A 105 |
| S61N | 15-25 | 6,4 | |||
| S62N | 15-25 | 6,4 | 475 | A 182 F 22 | |
| SC/SF | 20-50 |
Резьбовая муфта Rc & NPT
Фланцы JIS, ANSI, DIN
|
1,6 | 220 | Серый чугун |
| SL 3 | 8 | Резьбовая муфта Rc & NPT | 1,0 | 400 | Нерж. сталь |
