Тройники стальные

Тройник стальной — это разновидность соединительной детали, которая используется при строительстве систем трубопроводов. Он имеет три отверстия, что позволяет подключать к главной трубе сразу несколько ответвлений. Применение стальных прочных тройников необходимо при монтаже систем (трубопроводов), которые предназначены для транспортировки пара, горячего и холодного водоснабжения, а также работы системы отопления. Нередко их используют при строительстве трубопроводов на нефтегазовых и химических предприятиях и в других промышленных отраслях. При производстве тройников стальных применяется низколегированная и углеродистая сталь, а также те ее марки, которые отличаются жаростойкостью и устойчивостью к коррозии (12Х18Н10Т, 15Х15М, 10Х17Н13М2Т и др.).

Особенности производства стальных тройников, их виды

Изготовление стальных тройников может осуществляться путем горячей штамповки, гидроштамповки, производством сварных деталей. При этом штампосварные тройники стальные, производятся из стали марок 09г2с, 20, 12х18н10т. Такие изделия могут выдерживать давление до 2,5 МПа, использоваться при температуре от -30 до +300 градусов Цельсия.

Сварные тройники стальные, которые имеют шов на горловине, изготавливаемые по ГОСТу 17376-2001, производятся из сталей марок 09г2с, 20, 12х18н10т. Изделия с накладками чаще применяются в условиях Крайнего Севера. Тройники бесшовные стальные выпускаются из сталей марок 09г2с, 20, 12х18н10т с учетом требований ГОСТа 17376-2001, они способны выдерживать давление до 16 МПа, а также температурные нагрузки в пределах от -70 до +450 градусов Цельсия.

Предусматривается классификация стальных тройников по типу крепления: фланцевые, резьбовые и сварные.

Тройники стальные как разновидность элементов трубопроводов бывают равнопроходными и переходными. Тройники стальные равнопроходные со всех трех сторон имеют одинаковый диаметр отверстий, а у тройников стальных переходных – два имеют одинаковый диаметр, а один меньшего размера.

Тройники

(ГОСТ 1;2 исполнения; ТУ; ОСТ; МН и по чертежам, DIN, ASME,ANSI)
  • ТБ тройники бесшовные типоразмеры от ⌀45- ⌀426 по ГОСТ до 16МПа;
  • ТБ тройники бесшовные типоразмеры от ⌀18- ⌀530 со стенками от 3 до 40 по ТУ до 32МПа;
  • ТБ тройники бесшовные типоразмеры от ⌀15 до ⌀300 по ГОСТ до 100МПА;
  • ТС тройники сварные типоразмеры от ⌀273- ⌀1420 по ТУ, МН, ОСТ, чертежам, до 10МПа;
  • ТСН тройники сварные с накладками типоразмеры от ⌀273- ⌀1420 по ТУ, МН, ОСТ, чертежам.
  • ТСНР тройники сварные с решётками типоразмеры от ⌀273- ⌀1420 по ТУ, чертежам.
  • ТШС тройники штампосварные типоразмеры от ⌀530- ⌀1420 по ТУ, МН, ОСТ, чертежам.
  • Тройники не стандартные из поковок весом до 10 тонн.

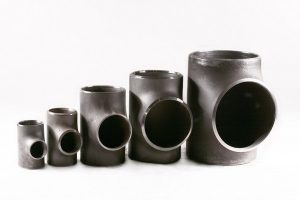

тройники стальные
Стальные тройники ГОСТ 17376-2001
