Конденсатоотводчики термостатические

Общая характеристика

Принцип работы термостатических конденсатоотводчиков основан на разности температур пара и конденсата. Различные термоэлементы (биметаллы, мембранные капсулы, Wax-элементы) обеспечивают функционирование конденсатоотводчиков.

Термостатические конденсатоотводчики MIYAWAKI оснащены следующими термоэлементами:

Биметаллы Серия B

Серия TB

Серия D

Термостатические конденсатоотводчики Miyawaki

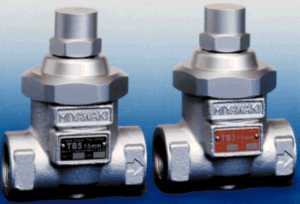

Серия TB

Термостатические конденсатоотводчики управляемые по температуре

MIYAWAKI — ведущая фирма в мире по технологии термостатических конденсатоотводчиков управляемых по температуре — предлагает комплексную серию этих отводчиков, работающих в широком диапазоне давлений.

MIYAWAKI — ведущая фирма в мире по технологии термостатических конденсатоотводчиков управляемых по температуре — предлагает комплексную серию этих отводчиков, работающих в широком диапазоне давлений.

Благодаря самозакрывающейся и самоцентрирующейся системе SCCV значительно уменьшен износ всех внутренних частей и увеличен срок службы отводчиков.

Область применения: для установки на пароспутниках, дренажа паропроводов

Конденсатоотводчики Miyawaki серии TB
Модель Ду, мм Тип присоединения Макс. рабочее давление, MПa Макс. рабочая температура, °С Материал корпуса
TB 1N 8. 10 Резьбовая муфта Rc & NPT 1.6 350 ковкая сталь
TB 3 15-25
Резьбовая муфта Rc & NPT
Муфта под сварку JIS, ANSI, DIN
Фланцы JIS, ANSI, DIN
1.6 ковкая сталь A 105
TB 7 15-25 2.1
TB 8 8. 10 Резьбовая муфта Rc & NPT 1.0 220
TB 51 15-25
Резьбовая муфта Rc & NPT
Муфта под сварку JIS, ANSI, DIN
Фланцы JIS, ANSI, DIN
6.4 425
TB 52 15-25 475 A 182 F 22
TB 71 15-25
Муфта под сварку JIS, ANSI, DIN
Фланцы JIS, ANSI, DIN
10.3 470 A 217 WC 6
TB 72 15-25 550 A 182 F 22
TB 81 15-25 19.6 470 A 182 F 12
TB 82 15-25 550 A 182 F 22

Серия B

Термостатические биметаллические конденсатоотводчики

Биметаллические конденсатоотводчики серии В производят автоматический отвод горячего конденсата с температурой на 15°C ниже температуры насыщения при соответствующем давлении.

Область применения: для установки на пароспутниках, дренажа паропроводов, отвода конденсата из небольших теплообменников и пр.

Конденсатоотводчики Miyawaki серии B
Модель Ду, мм Тип присоединения Макс. рабочее давление, MПa Макс. рабочая температура, °C Материал корпуса
BL 1 15-25 Резьбовая муфта Rc & NPT 2.1 220 нерж. сталь
BF 3 15-25 Резьбовая муфта Rc & NPT
Муфта под сварку JIS, ANSI, DIN
Фланцы JIS, ANSI, DIN
2.1 350 ковкая сталь А 105

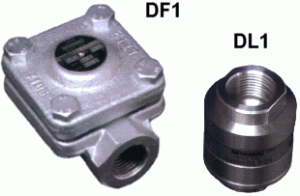

Серия D

Термостатические конденсатоотводчики уравновешенные по давлению (с мембранной капсулой)

В зависимости от применяемой капсулы конденсат отводится с температурой на 5°C (Типы H & C) или на 15°C (Тип L) ниже температуры насыщения.

Область применения: для установки на пароспутниках, дренажа паропроводов, отвода конденсата из небольших теплообменников, подогрева емкостей и пр. в химической, нефтехимической, пищевой, фармацевтической и др. промышленности.

Конденсатоотводчики Miyawaki серии D
Модель Ду, мм Тип присоединения Максимальное рабочее давление, MПa Максимальная рабочая температура, °C Материал корпуса
DL 1 8 – 25 Резьбовая муфта Rc & NPT 2,1 220 Нерж. сталь
DF 1 15 – 25 Резьбовая муфта Rc & NPT
Муфта под сварку JIS, ANSI, DIN
Фланцы JIS, ANSI, DIN
2,1 235 Ковкая сталь
A 105 (сравнима с C 22.8)
DB 1 15 – 20 Резьбовая муфта Rc & NPT 1,0 184 Латунь
DC 1 15 – 25 Резьбовая муфта Rc & NPT 2,1 220 Нерж. сталь
DV 1 15 – 20 Резьбовая муфта Rc & NPT
Муфта под сварку JIS, ANSI, DIN
Фланцы JIS, ANSI, DIN
10 185
DX 38 Tri-Clover Быстросъемное санитарное соединение 0,5 160

Серия W

Термостатические конденсатоотводчики для систем обогрева паром

Термостатические конденсатоотводчикисерии W используются преимущественно для дренажа систем парового отопления. Температура открытия клапана конденсатоотводчиков изначально задана.

Область применения: для установки на системах парового отопления.

Конденсатоотводчики Miyawaki серии W
Модель Ду, мм Тип присоединения Макс. рабочее давление, MПa Макс. рабочая температура, °C Материал корпуса
W 15, 20 Резьбовая муфта Rc & NPT 0,3 150 Латунь
